基本介紹

　　栓釘是樓面梁同鋼筋混凝土樓板起組合連接作用的連接件，施工采用拉弧型栓釘焊機和焊槍，并使用去氧弧耐熱陶瓷座圈。

　　焊接方法

　　栓釘焊接方法：接通焊機焊槍電源，柱狀栓釘套在焊槍上，防弧座圈，啟動焊槍，電流即熔斷，座圈則產生弧光，經短時間后柱狀栓釘以一定速度頂緊母材端部熔化，切斷電源柱狀栓釘焊接完成固定在母材上。

　　國家標準

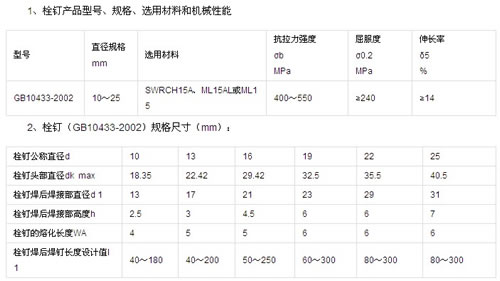

　　國標規定栓釘表面應無銹蝕、氧化皮、油脂和毛刺等。栓釘?shù)臈U部不允許有影響使用的裂縫，但頭部裂縫的深度(徑向)不得超過0.25(dk-d)mm。 栓釘?shù)默F(xiàn)行國家標準使用國家質量監督檢驗檢疫總局于2002年12月5日發布，于2003年6月1日正式實施的電弧螺柱焊用圓柱頭焊釘(Cheese head studs for arc stud welding)國標GB/T10433-2002，同時廢止了GB/T10433-1989這個栓釘老標準，這個新國標適用于土木建筑工程中各類結構的抗剪件，埋設件及錨固件。GB/T10433-2002非等效采用國際標準ISO13918:1998《焊接 電弧螺柱焊用螺柱和磁環》，SD型剪切件(焊釘)，和日本工業標準JIS B1198-1995《圓柱頭焊釘》。Ф10mm～Ф25mm各種規格型號的電弧螺柱焊用圓柱頭焊釘，材質SWRCH15A、ML15AL或ML15，材料全部選用大型知名鋼鐵企業生產的優質鋼材，嚴格按照(GB10433-2002)等相關標準規定生產加工，并通過了歐洲CE認證(證書編號為 AC/0500909)。上海翔盛緊固件有限公司是專業生產銷售緊固件、標準件廠家，緊固件專業服務商，擁有先進的生產設備和精良的檢測儀器以及雄厚的技術力量，已通過ISO9001:2008國際質量管理體系認證，其生產的英YH滬牌緊固件、螺栓、螺母，榮獲中國高強度緊固件行業優質產品。栓釘適用高層鋼骨結構建筑、工業廠房建筑、公路、鐵路、橋梁、塔架、汽車、能源、交通設施建筑、機場、車站、電站、管道支架、起重機械及其它各類鋼結構等工程。所有工程上使用的栓釘均應該符合《圓柱頭焊釘》GB10433的規定，其抗拉強度≥400kPa，屈服強度≥240kPa，并應該拿到手栓釘廠家出具的質量檢驗單等質量證明書。栓釘施焊前，應依照工程施工設計圖紙上規定的間距和行距以及位置要求放出栓釘施工位置線。栓釘施工：栓釘施焊使用專用栓釘焊機，配備栓釘焊槍。栓釘焊接施工時，將栓釘機同相應的焊槍電源接通，把瓷環座圈放在已放好線的栓釘位置上，用焊槍將栓釘對準瓷環座圈頂緊，打開焊槍電源，栓釘引弧點拉弧產生高溫融化栓釘頭部和母材形成高溫融化的焊接焊池，經短時間(0.8～1.2s)后栓釘焊接在母材上，然后清除瓷環和檢查四周焊縫。栓釘焊接質量檢查：外觀檢查，檢查栓釘是否垂直和焊縫是否均勻，看焊肉是否飽滿均勻，有無偏焊，如焊層全熔化且均勻判為合格;彎曲檢查，以錘擊檢查為主，檢查外觀有缺陷的栓釘，在缺陷部位的相反方向錘擊彎曲15°，焊縫處無開裂、焊肉無異常現象可判為合格;如焊縫出現裂縫，視為報廢，不合格則需要在原位稍偏處補焊一個栓釘補充，打彎的栓釘不必再扶正。

　　主要用途

　　在國內，大部分高層建筑的承重結構都使用勁性柱，即在型鋼外層包裹混凝土。在型鋼柱，如H型鋼、十字柱、圓管柱上焊接栓釘，可以極大地加強型鋼柱與混凝土的連接強度，提高勁性柱的整體受力性能。

　　檢驗測試

　　栓釘焊接檢查：柱狀栓釘?shù)馁|(zhì)量以錘擊為主，外觀表面檢查為輔，按每天產量取其中的1/500進行彎曲檢查，焊縫處無斷裂視為合格，如焊縫出現裂縫，該栓釘判為報廢，需在附近重焊一只柱狀釘作為補充。
