別名
　　

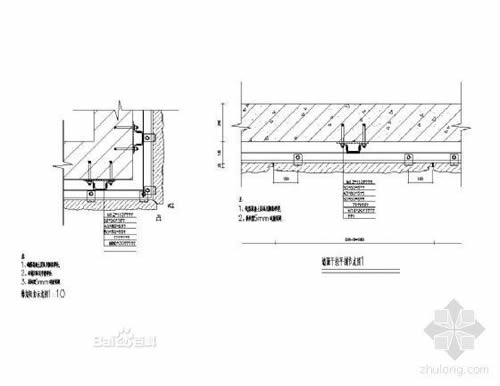

　　節點圖，是兩個以上裝飾面的匯交點，是把在整圖當中無法表示清楚的某一個部分單獨拿出來表現其的具體構造的，一種表明建筑構造細部的圖。其與大樣圖不同的是節點圖相對大樣圖更為細部化，也就是放大大樣圖所無法表達的內容，以表達的更清楚。節點圖的比例一般是1：5左右，而大樣圖的比例更大，一般是1：2左右。
　　制作方法
　　按垂直或水平方向切開，以標明裝飾面之間的對接方式和固定方法。
　　需要畫節點詳圖的部位
　　部位
　　按道理，只要是屬于建筑構造里面的東西，都應該畫成大樣圖，房屋構造里面的墻，樓面，門，窗，裝修，散水，變形縫等都應該畫成大樣，但實際操作上很多建筑上常見做法都主要是由建筑說明來交代建筑材料的做法和引用標準圖集來表達了。
　　步驟
　　1.內外墻節點、樓梯，電梯、廚房、衛生間等局部平面，要單獨繪制大樣和構造詳圖。
　　2.室內外裝飾方面的構造，線腳、圖案，造型美觀等，很多這方面造型都是由建筑師來創意的。
　　3.特殊的或非標準門、窗、幕墻等也應有構造詳圖，要另行委托設計加工者，還要繪制立面分格圖，對開啟面積大小和開啟方式，與主體結構的連接方式、預埋件、用料材質、顏色等要作出規定。
　　4.其他凡在平、立、剖面或文字說明中無法交待或交待不清的建筑構配件和建筑構造，要表達出構造做法，尺寸，構配件相互關系和建筑材料等，就要引出大樣，相對與平立剖而言，是一種輔助圖樣。
　　5.對緊鄰的原有建筑，應繪出其局部的平、立、剖面，并索引出新建筑與原有建筑結合處的詳圖號。
