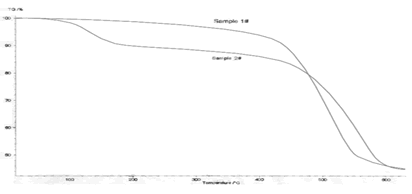

圖5 中空玻璃密封膠的TGA曲線
3．5，摻油的中空玻璃密封膠耐久性能
由于摻油中空玻璃密封膠的熱失重大，經(jīng)過(guò)加速老化實(shí)驗(yàn)，摻油中空玻璃密封膠出現(xiàn)了表面
龜裂現(xiàn)象，表明其耐久性能會(huì)有較大的降低，進(jìn)而對(duì)中空玻璃的使用壽命產(chǎn)生嚴(yán)重的影響，測(cè)試結(jié)果見(jiàn)表6。
表6 中空玻璃密封膠加速老化實(shí)驗(yàn)
| |
1#中空玻璃密封膠
|
2#中空玻璃密封膠
|
3#中空玻璃密封膠
|
加速老化實(shí)驗(yàn)（300h）
|
表面無(wú)變化
|
表面龜裂
|
表面龜裂
|
4，結(jié)論
4．1，以礦物油作為增塑劑會(huì)嚴(yán)重影響中空玻璃密封膠的性能和質(zhì)量。摻油中空玻璃密封膠與未摻油中空玻璃密封膠相比，在耐紫外輻照性能、粘接性能、熱老化性能、耐久性能等方面均有較大程度地下降，并且不能滿足相關(guān)標(biāo)準(zhǔn)和規(guī)范的規(guī)定要求，縮短了中空玻璃的使用壽命并會(huì)在幕墻工程中的應(yīng)用帶來(lái)嚴(yán)重的安全隱患。摻油中空玻璃密封膠還會(huì)對(duì)熱熔丁基密封膠產(chǎn)生溶解或溶脹軟化作用，使中空玻璃失效。
4．2，目前，在實(shí)際應(yīng)用中，摻油中空玻璃密封膠的危害性正逐步顯現(xiàn)，突出表現(xiàn)為：采用此類密封膠制作的中空玻璃使用壽命普遍較短，存在著大量漏水，漏氣和出霧等現(xiàn)象，更為嚴(yán)重的是雙道密封的中空玻璃因熱熔丁基密封膠被軟化溶脹而流淌導(dǎo)致中空玻璃表面污染而失效。上述問(wèn)題影響了中空玻璃的正常使用，在一定程度上影響了行業(yè)的健康發(fā)展。
參考文獻(xiàn)
[1]幸松民,王一璐.
有機(jī)硅合成工藝及產(chǎn)品應(yīng)用[M].北京:化學(xué)工業(yè)出版社,2000,9
[2]梁星宇.丁基橡膠應(yīng)用技術(shù)[M].北京:化學(xué)工業(yè)出版社,2004,3
[3]楊清芝.現(xiàn)代橡膠工藝學(xué)[M].北京:中國(guó)石化出版社,1997
[4]張德恒,王旭東.中空玻璃密封膠的選擇[J].
門窗幕墻與
設(shè)備,2000,(6):35-36
[5]王躍林,吳立民,羅穗蓮.充油型脫醇型
硅酮密封膠性能研究[J].中國(guó)
膠粘劑,2004,13(3):16-19
[6]山西化工研究所.
塑料橡膠加工
助劑[M].北京:化學(xué)工業(yè)出版社,2002
[7]呂百齡.實(shí)用工業(yè)助劑全書[M].北京:化學(xué)工業(yè)出版社,2001,7
上一頁(yè)123下一頁(yè)
